ST-QCS-B （L型）塑料双色人造草坪一步法曲丝生产线

关键词：

产品概述：ST-QCS系列塑料草坪一步法曲丝生产线，该机组在采用德国、韩国的先进技术的基础上，自行综合设计一步法草坪多根单丝无规则弯曲变形生产设备。该设备操作简单，控制系统先进，模头采用计量泵自动跟踪控制系统，保证丝的形状的统一性。主要电机全部采用变频控制，从而达…

在线咨询

产品详情

● ST-QCS系列塑料草坪一步法曲丝生产线，该机组在采用德国、韩国的先进技术的基础上，自行综合设计一步法草坪多根单丝无规则弯曲变形生产设备。该设备操作简单，控制系统先进，模头采用计量泵自动跟踪控制系统，保证丝的形状的统一性。主要电机全部采用变频控制，从而达到产品质量的稳定性等优点。

● ST-QCS塑料草坪一步法曲丝生产线，是为了生产高品质人造草坪双色曲丝而设计的。

● 适用于：聚丙烯（PP）、聚乙烯（PE）为原料的人造草坪曲丝生产。

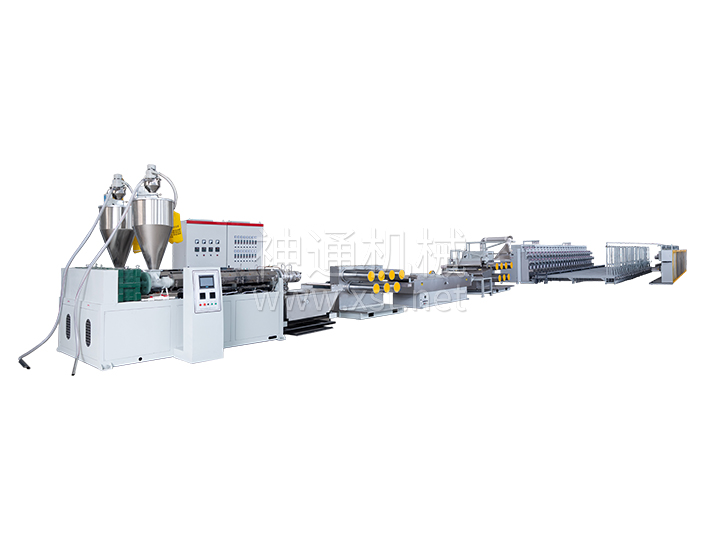

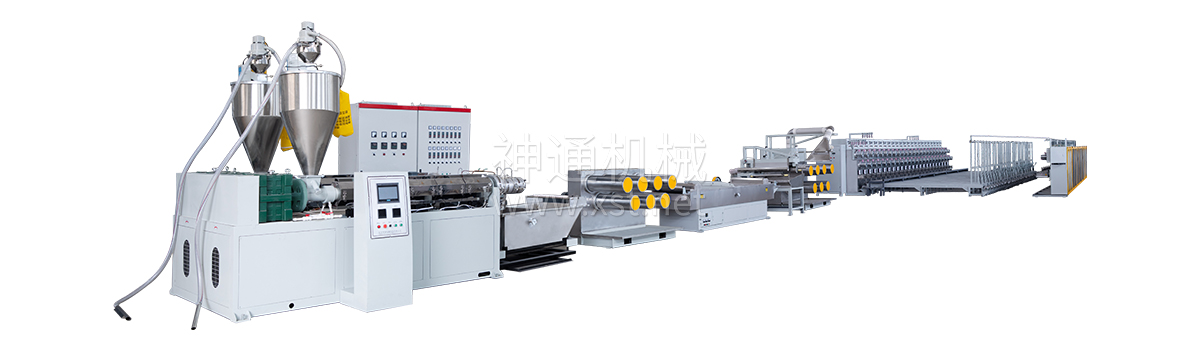

生产线

生产线仅供参考，最终解释权归神通机械所有。

主要技术参数

型号（model）	65×30	65×33	70×30	70×33	80×33
主要原料	PP	PP	PP	PP	PP
双主机生产能力（kg/h）	30-60	40-80	50-90	80-125	85-150
驱动电机（kw）	22	22	22	30	37
螺杆直径（mm）	Φ65	Φ65	Φ70	Φ70	Φ80
长径比	30:1	33:1	30:1	33:1	33:1
螺杆料筒材质	38CrMoAIA	38CrMoAIA	38CrMoAIA	38CrMoAIA	38CrMoAIA
螺杆转速（rpm）	25-85	25-85	25-85	25-85	25-85
线速度（m/min）	300-400	300-400	300-400	300-400	300-400
辊筒长度（mm）	650	700	700	800	800
拉伸倍数	3-5	3-5	3-5	3-5	3-5
喷头数	12	16	18	24	24
单喷丝根数	48	64	72	96	96
卷绕锭数	12	16	18	24	24
装机功率（kw）	230	240	280	320	340
实际功率（kw）	138	144	168	192	204
“L”外形尺寸（L×W×H）About m	25×8×3	27.5×8×3	30.5×8×3	32.5×8×3	32.5×8×3
“I”外形尺寸（L×W×H）About m	30.5×5×3	34×5×3	35×5×3	39×5.5×3	39.5×5×3
整机重量（About t）	13	15	16	21	21.5

生产线仅供参考，最终解释权归神通机械所有。

性能特点

● 双主机、双模头；
● 双主机双模头设计、适合双色草坪曲丝生产；
● 高精度的模头；
● 通过多孔流量均衡技术、采用计量泵跟踪压力系统控制，为单丝曲丝的质量提供了保证；

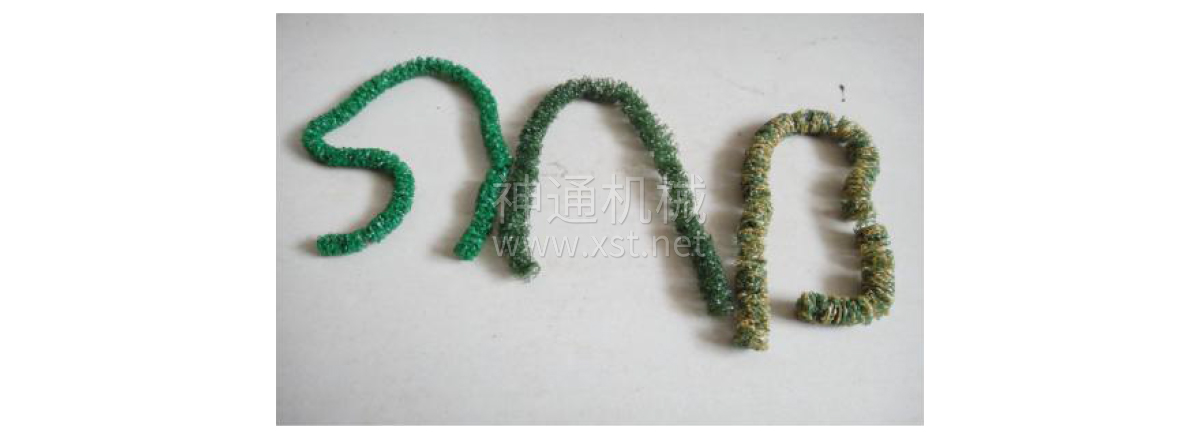

● 单丝变形装置；
● 特殊设计的高速热变形喷头及空气加热系统，曲丝在高速运行时温控精度高，气压稳定；

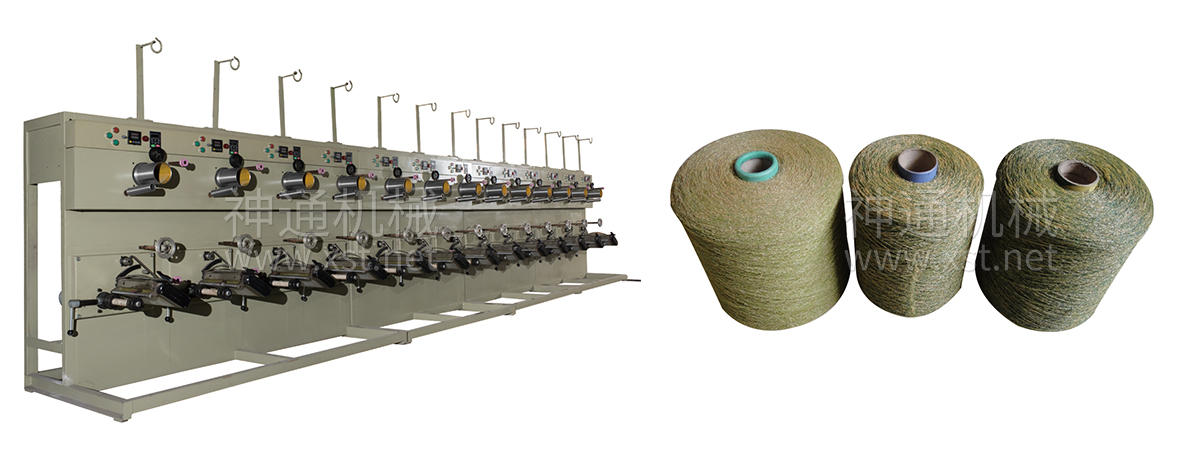

● 配有单头输送带冷却系统及单锭自动涨力控制收卷，从而保证了曲丝成品的质量。

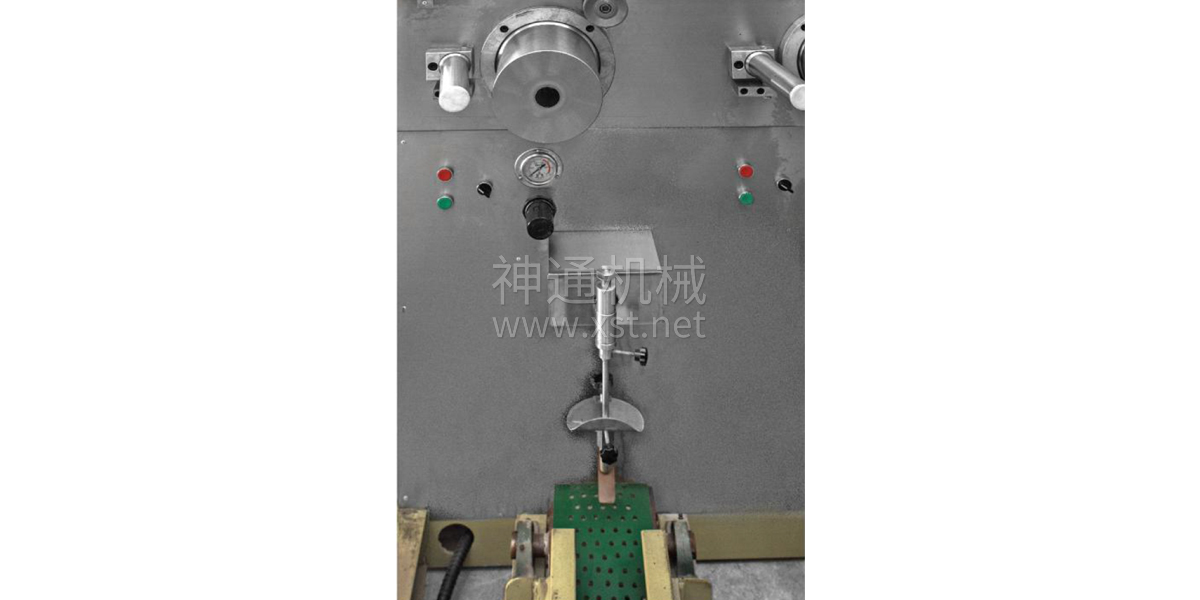

喷头部分
